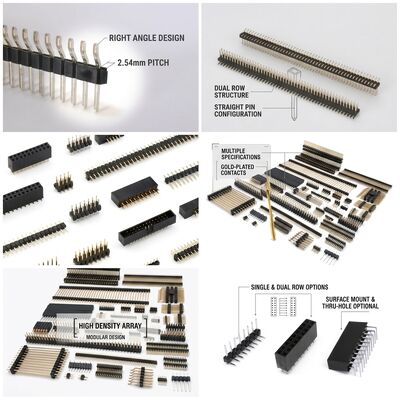

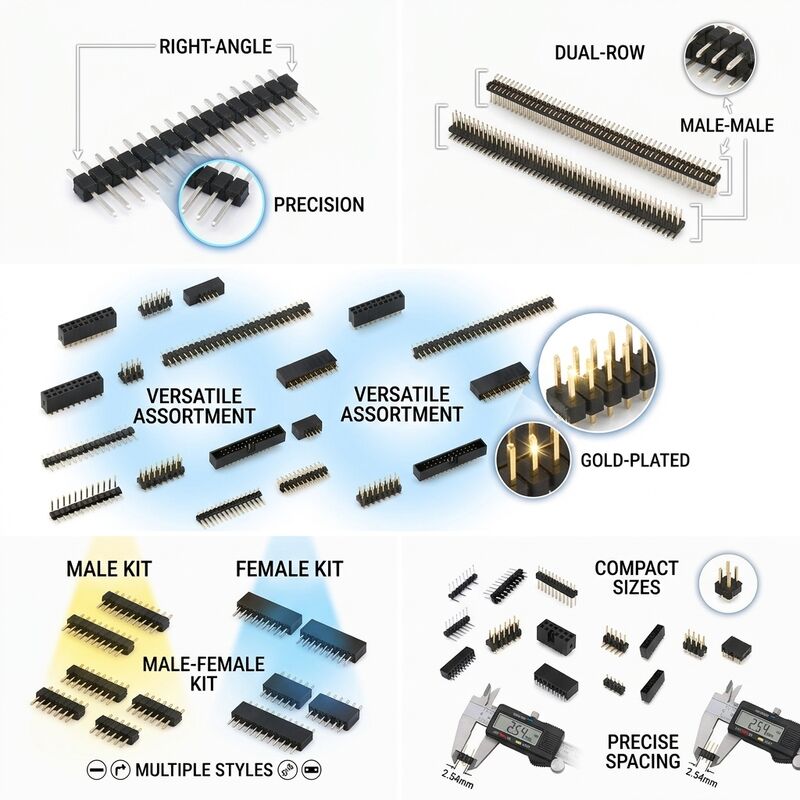

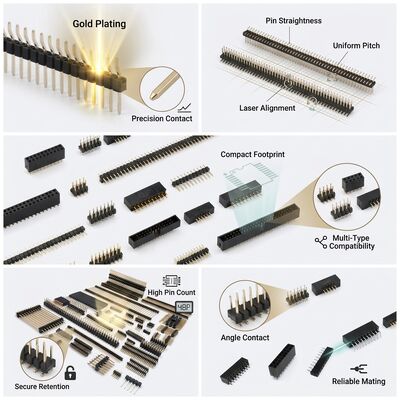

Двухрядный прямый мужской подключатель для заголовков подставки 2,54 мм Питч ПКБ через отверстие с конфигурацией 80 подходов

Наш двухрядный прямой штыревой разъем с шагом 2,54 мм для сквозного монтажа на печатную плату с 80 контактами представляет собой прецизионное решение для межсоединений, разработанное для надежных соединений плата-плата и провод-плата в требовательных электронных приложениях. Изготовленная из термопластичной изоляции PA6T, устойчивой к высоким температурам, и прецизионно штампованных латунных контактов, эта серия разъемов обеспечивает стабильную электрическую производительность в широком диапазоне условий эксплуатации. Двухрядная конфигурация обеспечивает оптимальное использование пространства на печатной плате, сохраняя при этом превосходную целостность сигнала для систем промышленного управления, потребительской электроники, автомобильных модулей и медицинского оборудования. Каждый разъем проходит строгий контроль качества, включая измерение сопротивления контактов, тестирование сопротивления изоляции и визуальный осмотр под увеличением, чтобы гарантировать соответствие международным стандартам.

Контактная система использует латунные штыри с высокой проводимостью, с селективным золотым или оловянным покрытием поверх никелевого подслоя, обеспечивая превосходную коррозионную стойкость и надежные циклы сопряжения, превосходящие отраслевые стандарты. Наши автоматизированные сборочные линии используют технологию прецизионной вставки, которая обеспечивает постоянное выравнивание штырей и плоскостность, критически важные факторы для успешного монтажа на печатную плату в условиях крупносерийного производства. Изолятор изготовлен из материала PA6T, соответствующего стандарту UL94V-0, армированного 30% стекловолокном, что обеспечивает исключительную термическую стабильность до 105°C непрерывной рабочей температуры при сохранении точности размеров для совместимости с автоматизированными системами pick-and-place.

• Высокоплотная конфигурация: Двухрядная компоновка удваивает плотность соединений в том же пространстве на печатной плате, вмещая до 80 позиций в компактном форм-факторе
• Прочная механическая конструкция: Двойные паяльные якоря на каждую позицию контакта обеспечивают превосходную механическую стабильность и устойчивость к боковым силам во время циклов сопряжения и разъединения
• Точное выравнивание: Плоскостность штырей поддерживается в пределах ±0,1 мм по всем позициям, обеспечивая надежную вставку в ответные мама-разъемы и сквозные отверстия печатной платы
• Целостность золотого покрытия: Селективное золотое покрытие толщиной 30 мкм на контактной поверхности с барьерным никелевым подслоем обеспечивает стабильные низкоомные соединения в течение более 500 циклов сопряжения
• Термическая стабильность: Изолятор PA6T с армированием 30% стекловолокном сохраняет стабильность размеров при многократных циклах оплавления при пиковой температуре 260°C
• Функция поляризации: Доступен опциональный паз для поляризации или конфигурация с отсутствующим штырем для предотвращения неправильной ориентации при сопряжении в полевых условиях

Двухрядные штыревые разъемы служат основой межсоединений для сложных узлов печатных плат, включая материнские платы компьютеров, промышленные одноплатные компьютеры, телекоммуникационные платы объединительных плат, системы сбора данных и оборудование для испытательных приборов. Двухрядная конфигурация обеспечивает сбалансированное распределение тока для приложений подачи питания и маршрутизацию дифференциальных пар для высокоскоростных цифровых сигналов на платах разработки FPGA и линейных картах коммутаторов. Эти разъемы также широко используются в медицинском диагностическом оборудовании, требующем надежных многоконтактных межсоединений, которые сохраняют целостность сигнала при многократных циклах подключения в клинических условиях.

Варианты упаковки включают проводящие антистатические лотки с индивидуальными ячейками для автоматизированной обработки pick-and-place, полиэтиленовые пакеты с осушителем для влагочувствительных применений и трубчатую упаковку для ручных сборочных процессов. Каждая упаковка имеет уникальный код отслеживания партии, связанный с сертификатами на сырье, датой производства, идентификатором оператора и данными электрических испытаний. Возможны индивидуальные конфигурации упаковки, включая комплектацию и предварительно собранные наборы разъемов с ответными мама-разъемами для OEM-производственных программ.

Наш производственный объект работает в соответствии с сертифицированной системой менеджмента качества ISO 9001:2015 с полным отслеживанием от получения сырья до отгрузки готовой продукции. Каждая производственная партия проходит мониторинг статистического контроля процессов, а документация о сертификате соответствия предоставляется по запросу. Мы поддерживаем значительный запас стандартных конфигураций для удовлетворения требований своевременной доставки, предлагая при этом гибкую настройку для специализированных длин штырей, вариантов покрытия и форматов упаковки. Инженерные образцы доступны в течение 48 часов для квалификационных испытаний, а наша техническая команда оказывает поддержку в области прикладного инжиниринга для помощи в выборе разъемов и оптимизации компоновки печатных плат. Обладая более чем десятилетним опытом производства разъемов, мы стремимся поставлять решения для межсоединений, которые превосходят ожидания по производительности, сохраняя при этом конкурентоспособные цены для крупносерийных производственных программ.
