Компактный штыревой разъем с шагом 1,27 мм, двухрядный, для поверхностного монтажа на печатную плату

Наш прецизионный двухрядный штыревой разъем SMT с шагом 1,27 мм представляет собой высокоточное соединительное решение, разработанное для надежных соединений плата-плата и провод-плата в требовательных электронных приложениях. Изготовленный из термостойкого термопластичного изолятора PA6T и прецизионно штампованных латунных контактов, эта серия разъемов обеспечивает стабильную электрическую производительность в широком диапазоне условий эксплуатации. Каждый разъем проходит строгий контроль качества, включая измерение сопротивления контактов, тестирование сопротивления изоляции и визуальный осмотр под увеличением, чтобы гарантировать соответствие международным стандартам.

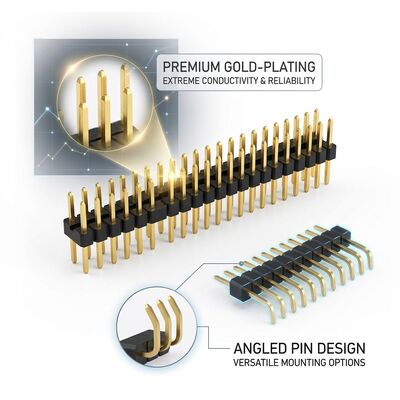

Контактная система использует латунные штифты с высокой проводимостью и селективным золотым или оловянным покрытием поверх никелевой подложки, обеспечивая превосходную коррозионную стойкость и надежные циклы соединения, превосходящие отраслевые стандарты. Наши автоматизированные сборочные линии используют технологию прецизионной вставки, которая обеспечивает постоянное выравнивание штифтов и плоскостность, критически важные факторы для успешного монтажа на печатные платы в условиях крупномасштабного производства. Изолятор изготовлен из материала PA6T, соответствующего стандарту UL94V-0, армированного 30% стекловолокном, что обеспечивает исключительную термическую стабильность до 105°C непрерывной рабочей температуры при сохранении точности размеров.

• Ультракомпактный форм-фактор: Шаг 1,27 мм обеспечивает экономию пространства на 50% по сравнению со стандартными разъемами с шагом 2,54 мм, что позволяет создавать печатные платы высокой плотности для миниатюрных электронных продуктов
• Прецизионные микроконтакты: Квадратное сечение штифта 0,40 мм x 0,40 мм с жесткими допусками обеспечивает надежное соединение с соответствующими ответными разъемами 1,27 мм
• Низкопрофильная конструкция: Высота изолятора 1,5 мм над поверхностью печатной платы позволяет использовать тонкие корпуса, с опциональными ультранизкопрофильными вариантами высотой до 1,0 мм
• Оптимизированная целостность сигнала: Уменьшенная длина штифта и стабильные характеристики импеданса поддерживают высокоскоростные цифровые сигналы до 3 Гбит/с в дифференциальных парах
• Промышленный температурный диапазон: Надежная работа в диапазоне от -55°C до +125°C, что делает его пригодным для аэрокосмической, нефтегазовой и автомобильной промышленности под капотом
• Прецизионная ленточная упаковка: Конструкция кармана с точностью позиционирования 0,15 мм обеспечивает стабильную работу при установке со скоростью более 20 000 CPH

Штыревые разъемы с шагом 1,27 мм необходимы для миниатюрной электроники нового поколения, включая межсоединения модулей твердотельных накопителей (SSD), носимые устройства для мониторинга здоровья, испытательные приспособления для модулей камер смартфонов и компактные карты FPGA mezzanine. Уменьшенный шаг позволяет создавать соединения с большим количеством контактов в модулях периферийных вычислений Интернета вещей, портативных спектроскопических приборах и миниатюрной авионике дронов, где критически важен каждый миллиметр площади печатной платы. Эти разъемы также находят все большее применение в интерфейсах калибровки антенных решеток 5G миллиметрового диапазона и межсоединениях модулей фазированных антенных решеток, требующих плотных соединений с контролируемым импедансом.

Упакованы на катушках 178 мм или 330 мм с использованием рельефной ленты шириной 16 мм, от 500 до 1000 штук на катушку в зависимости от количества контактов. Вакуумная герметизация во влагозащитных пакетах с осушителем, соответствие требованиям MSL 3. Каждая этикетка на катушке содержит 2D-код Data Matrix для автоматической прослеживаемости, и мы предоставляем подробные рекомендации по проектированию апертур трафаретов для пайки и руководства по профилям оплавления для оптимизации выхода годных изделий при первой сборке.

Наш производственный объект работает в соответствии с сертифицированной системой менеджмента качества ISO 9001:2015 с полным контролем прослеживаемости от получения сырья до отгрузки готовой продукции. Каждая производственная партия проходит мониторинг статистического управления процессами, а документация о сертификате соответствия предоставляется по запросу. Мы поддерживаем значительный запас стандартных конфигураций для поддержки требований своевременной доставки, предлагая при этом гибкую настройку для специализированных длин штифтов, вариантов покрытия и форматов упаковки. Инженерные образцы доступны в течение 48 часов для квалификационных испытаний, а наша техническая команда предоставляет поддержку в области прикладного инжиниринга для помощи в выборе разъемов и оптимизации компоновки печатных плат. Обладая более чем десятилетним опытом производства разъемов, мы стремимся поставлять соединительные решения, превосходящие ожидания по производительности, сохраняя при этом конкурентоспособные цены для программ массового производства.
