Трехрядный гнездовой разъем с шагом 1,27 мм, гнездо для печатной платы 3x40P с высокой плотностью, Золотая вспышка

Сто двадцать контактов в длине 60 мм — это такая плотность, которая обычно заставляет разработчика выбирать плату с разъемом от платы до платы с высоким количеством контактов и соответствующей ценой. Этот трехрядный штыревой разъем с шагом 1,27 мм обеспечивает такое же количество цепей с помощью сквозного гнезда, которое соединяется с простыми штыревыми разъемами с шагом 1,27 мм. Три ряда расположены на узком корпусе шириной 4,3 мм, поэтому разъем занимает ширину платы гораздо меньшей детали, но при этом передает полную параллельную шину.

Мелкая сетка 1,27 мм оставляет очень мало изоляции между контактами, поэтому изолятор изготовлен из PA9T с полновысокой стенкой вокруг каждой ячейки, а пружины контактов настроены на низкое усилие вставки. Золотое покрытие поверх никеля обеспечивает стабильность интерфейса, а хвостовики для сквозного монтажа достаточно длинны для надежной пайки на платах толщиной 1,6 мм без затекания флюса в контактную клетку.

• 120 контактов на разъем: Три ряда по сорок контактов в корпусе шириной 4,3 мм, заменяющие гораздо более дорогой разъем от платы до платы.
• Сетка 1,27 мм: Соединяется с простыми штыревыми разъемами с мелким шагом, поэтому mating side не требует специальной оснастки.
• Изолированные контактные ячейки: Полновысокие формованные стенки поддерживают расстояние перекрытия при шаге, где зазоры измеряются в долях миллиметра.
• Настроенное усилие вставки: Легкие пружины позволяют вставлять разъем на 120 контактов вручную, не нагружая паяные соединения.

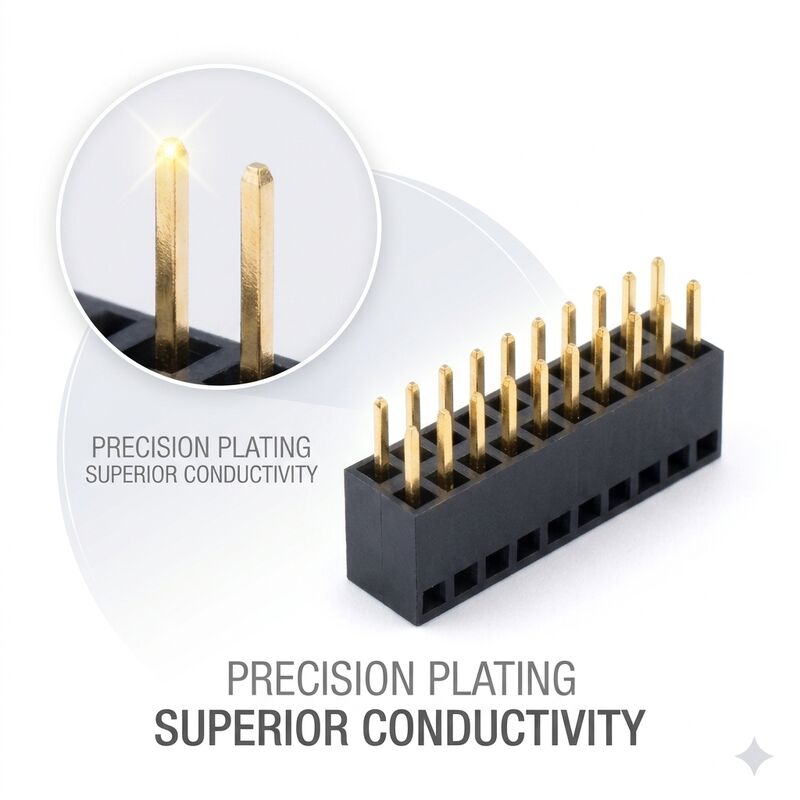

• Золотое покрытие поверх никеля: Стабильное контактное сопротивление во влажных или сернистых средах.
• Изолятор PA9T: Поддерживает мелкую сетку в истинном положении при температуре до 260 °C при пайке оплавлением и при непрерывной работе при 105 °C.

Плотные гнезда с мелким шагом используются там, где широкая параллельная шина должна пересекать две платы в небольшом корпусе. Испытательное оборудование использует их для вывода полного массива проб на один интерфейс, фронтенды медицинского оборудования используют их для передачи многоканальных выходов на плату обработки, а системы промышленного зрения используют их между платой датчика и платой захвата кадров. Они также используются в телекоммуникационных линейных картах, где шина управления на 120 контактов должна достигать объединительной платы, не занимая длину края, и в измерительных приборах, где контур разъема должен оставаться меньше платы, которую он обслуживает.

Длины от 3 x 10 до 3 x 40 изготавливаются из непрерывной ленты. Мы можем поставить соответствующий штыревой разъем по тому же чертежу, чтобы гарантировать размеры соединяемого блока, добавить направляющие штифты для слепого соединения и формовать поляризационную стенку для однократного введения. Варианты покрытия включают 0,38 и 0,76 микрон золота, а изолятор из PA9T или PPS может быть указан в зависимости от профиля пайки оплавлением. Каждая индивидуальная деталь поставляется с предлагаемой схемой расположения контактных площадок, 3D-моделью и отчетом о проверке первой статьи перед началом серийного производства.

Трехрядные гнезда с мелким шагом упаковываются в антистатические лотки по 500 штук, по одному разъему на ячейку, чтобы ряды контактов никогда не соприкасались. Лотки укладываются с пенопластовыми прокладками в экспортные коробки с нейтральной этикеткой CNJWY и указанием уровня влагочувствительности. Коробки весят менее 15 кг брутто для авиаперевозки, а поддоны для морских перевозок растягиваются пленкой и обвязываются для защиты от влажности в контейнере. Доступны этикетки под собственной торговой маркой и коробки со штрих-кодом. Каждая поставка включает в себя отчет о размерах шага и расстояния между рядами, сертификат толщины покрытия и декларацию RoHS, а мы сохраняем соответствующий образец из каждой партии в течение трех лет для прослеживаемости.
