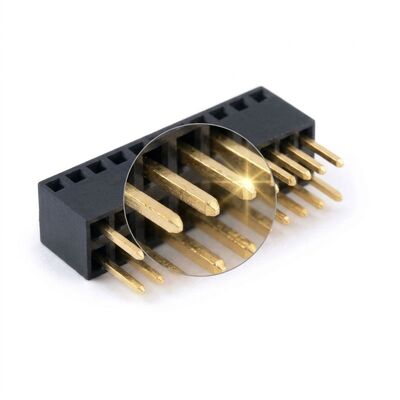

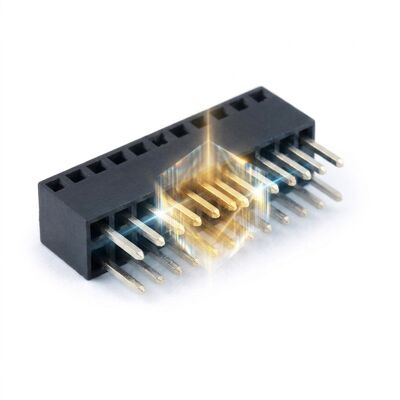

Сильноточный разъем 5А с шагом 2,54 мм, гнездовой разъем с двойным контактом для печатной платы

Большинство разъемов с шагом 2,54 мм рассчитаны на два или три ампера, что подходит для сигналов и является пограничным для питания. Этот вариант повышает предел до 5 А на контакт, используя два независимых пружинных контакта на каждом терминале вместо одного, удваивая проводящий путь и нормальную силу одновременно. Более толстая фосфористая бронза толщиной 0,30 мм также снижает повышение температуры, которое в противном случае ограничивало бы ток в плотном блоке разъемов.

Поскольку контакт рассеивает больше тепла, изолятор перемещается вверх до PA9T, а корпус отливается с более широкими воздушными зазорами между ячейками, чтобы тепло выходило из поля контактов, а не проникало в корпус. В результате получается разъем, который передает ток двигателя, ток драйвера светодиодов или ток нагревателя в том же корпусе с шагом 2,54 мм, который инженеры уже используют для сигналов, избегая отдельного клеммного блока на платах, где нет места для него.

• 5А на контакт: Двойные пружинные контакты удваивают проводящий путь и нормальную силу, значительно повышая рейтинг по сравнению со стандартными розетками на 3 А.
• Фосфористая бронза 0,30 мм: Более толстый материал контакта снижает повышение температуры, поэтому номинальный ток сохраняется в плотных блоках.
• Двойные контактные пружины: Два независимых контакта поддерживают давление, если один расслабляется, повышая надежность при вибрации.
• Высокотемпературный корпус PA9T: Выдерживает работу при температуре окружающей среды 125 °C и пайку при 260 °C без размягчения вокруг контактных ячеек.
• Воздушный поток открытых ячеек: Более широкие формованные зазоры позволяют теплу выходить из поля контактов, а не проникать в изолятор.
• Тот же корпус с шагом 2,54 мм: Заменяет стандартный сигнальный разъем без изменения рисунка контактной площадки печатной платы или ответного штыря.

Разъемы с шагом 2,54 мм для высоких токов используются там, где плата должна передавать питание без добавления винтового терминала. Платы драйверов двигателей используют их для передачи фазного тока на силовой каскад, светодиодные светильники используют их для соединения платы драйвера и платы светового двигателя, а системы управления батареями используют их для подачи тока жгута ячеек на измерительную печатную плату. Они также используются в контроллерах отопления, где плата реле подает питание на резистивные нагрузки, и в модулях железнодорожной сигнализации, которые должны выдерживать повышенные температуры окружающей среды. В каждом случае разъем передает несколько ампер, сохраняя при этом ремонтопригодность сборки.

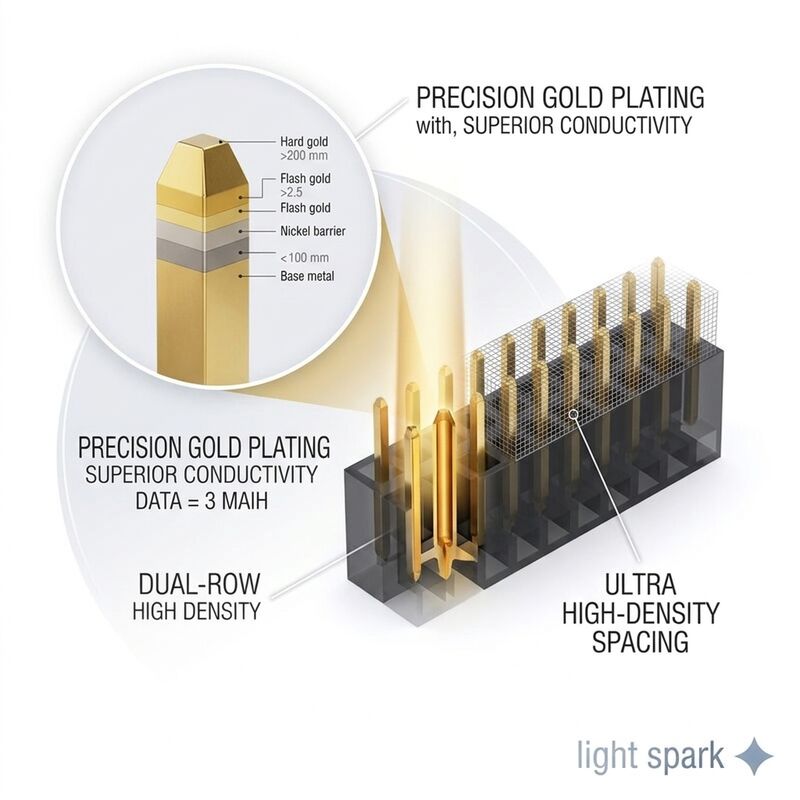

Мы можем настроить контакт под ваш профиль тока: доступен вариант на 6 А с более толстым покрытием, а по запросу производится версия с одной силовой парой и оставшимися позициями в качестве стандартных сигнальных контактов. Позиции от 2 x 2 до 2 x 20 вырезаются из ленты без затрат на оснастку. Дополнительные функции включают поляризационную стенку для предотвращения обратного подключения питания, ключ на первой позиции, толщину золота 0,76 или 1,27 микрон для программ с высокой надежностью и установочный штифт для автоматизированной сборки. Инженерная поддержка включает кривую снижения тока для вашей температуры окружающей среды и площади медной дорожки платы.

Упаковано по 1000 штук в антистатический пакет с осушителем, десять пакетов в экспортный картон. Поскольку эти детали нагреваются во время работы, на каждом картоне указан номер производственной партии, который связан с записью испытаний на снижение тока для данной партии. Картон имеет пенопластовую подкладку, чтобы пружины контактов не были предварительно нагружены при транспортировке, а внутренний пакет запаян для защиты от влаги. Общий вес поддерживается ниже 15 кг для воздушных перевозок, а морские перевозки осуществляются на поддонах и обтянуты стрейч-пленкой. Доступны собственные этикетки, штрихкодированные коробки и упаковка, прошедшая испытания на падение. Каждая партия включает отчет о сопротивлении контакта, сертификат толщины покрытия и сводку результатов испытаний на повышение температуры.
