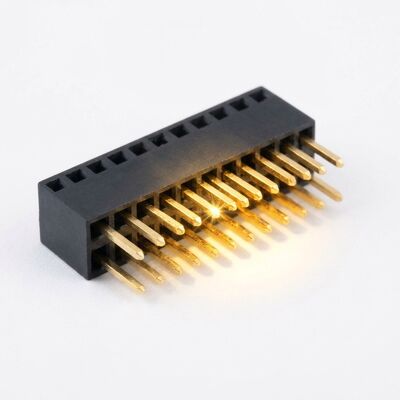

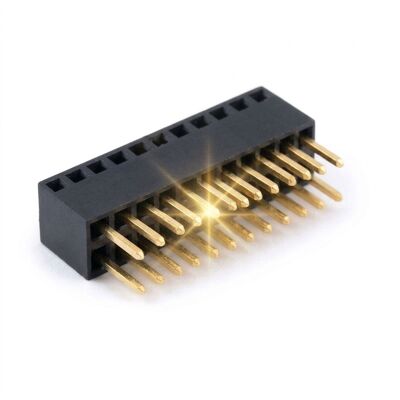

Разъем с двойным рядом штырьков с шагом 2,54 мм, приподнятый на 15 мм, с длинными ножками, для стекирования

Некоторые платы просто не могут располагаться близко друг к другу. Дисплею нужен воздух позади него, силовому каскаду нужно место для радиатора, или дочерней плате нужно пространство над высоким электролитическим конденсатором на материнской плате. Этот приподнятый двухрядный женский разъем с шагом 2,54 мм решает эту проблему благодаря высоте корпуса 15 мм и удлиненным ножкам для пайки, позволяя разработчикам устанавливать зазор между платами на разъеме вместо использования стоек и второго этапа сборки.

Изолятор сохраняет ту же сетку контактов 2,54 мм, что и стандартный женский разъем, но формирует корпус в виде высокой ребристой башни. Вертикальные ребра жесткости укрепляют башню, чтобы она не прогибалась при вставке ответного разъема под углом, а удлиненные хвостовики контактов достаточно длинны, чтобы пройти через платы толщиной 1,6 мм и при этом оставить полный паяльный шов на нижней стороне. Золотое покрытие поверх никеля сохраняет стабильность интерфейса контактов, а высокий корпус поглощает механическое усилие глубокого стека.

• Высота стека 15 мм: Формованная башня высотой 15 мм фиксирует зазор между платами без стоек, экономя один этап сборки на каждую пару плат.
• Ребристая геометрия башни: Вертикальные ребра жесткости укрепляют приподнятый корпус, поэтому вставка под углом не деформирует поле контактов.
• Удлиненные ножки для пайки 3 мм: Длинные хвостовики оставляют полный шов на платах толщиной 1,6 мм и остаются пригодными для пайки с нижней стороны в волновых процессах.
• Полная сетка 2,54 мм: Контакты остаются на стандартном шаге, поэтому разъем совместим с любым обычным двухрядным мужским разъемом.
• Золотое покрытие поверх никеля: Никелевое подслойное покрытие поддерживает низкое сопротивление контакта и предотвращает миграцию меди в золотой слой.
• Стабильное усилие вставки: Сбалансированные пружины контактов означают, что 40-контактный стек вставляется вручную без пресса.

Приподнятые розетки — это незаметные рабочие лошадки для стекирования плат. Они располагают платы драйверов ЖК- и OLED-дисплеев над основной платой логики в приборных панелях, поднимают коммуникационные модули над магнитами в блоке питания и отделяют дочернюю плату РЧ от шумных цифровых плоскостей заземления. В системах управления светодиодным освещением они поднимают плату драйвера, чтобы между двумя печатными платами мог проходить поток воздуха. Промышленные корпуса используют их вместо латунных стоек, потому что разъем выполняет функцию разнесения и электрического соединения за одно размещение, что сокращает время сборки и исключает операцию крепления из производственной линии.

Корпуса высотой 5,0, 8,5, 11,0, 15,0 и 20,0 мм изготавливаются из одного семейства вставок, поэтому изменение конструкции на более высокую башню не меняет печатную плату. Мы можем удлинить хвостовики для пайки до 4,0 мм для толстых задних панелей, сформировать установочный штифт для выравнивания при автоматическом монтаже и добавить поляризационную стенку, чтобы ответный разъем можно было вставлять только одним способом. Для серийных программ изолятор может быть изготовлен из PA9T, где плата проходит через вторую стадию оплавления, а контакты могут поставляться с селективным золотым покрытием толщиной 0,38 микрон только в зоне сопряжения для контроля затрат.

Стековые розетки упаковываются в антистатические пакеты по 1000 штук, причем высокие корпуса укладываются в формованный лоток, чтобы башни не несли вес вышележащего картона. Каждый пакет содержит влагопоглотитель и индикатор влажности. Экспортные коробки рассчитаны на 15 кг брутто, на них напечатана нейтральная этикетка CNJWY и запечатаны лентой с защитой от несанкционированного вскрытия. Для морских перевозок мы паллетируем в термоусадочные стопки с угловыми протекторами, которые предотвращают деформацию башен под нагрузкой во влажном контейнере. Доступна индивидуальная печать коробок, этикетки под собственным брендом и внутренние пакеты со штрих-кодом, и каждая партия поставляется с отчетом о измерении высоты, который фиксирует фактическую высоту корпуса пяти выборочных деталей.
