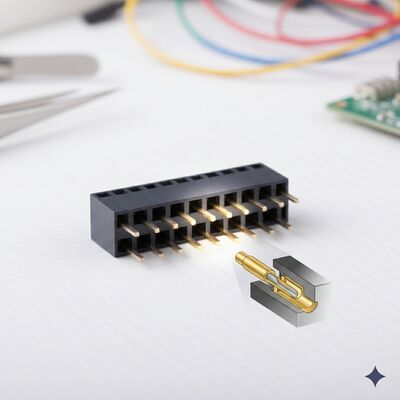

Автомобильный разъем типа "мама" с двойным рядом контактов 2,54 мм, позолоченный, PA9T, для высоких вибраций, печатная плата, сквозное отверстие, IP67

CNJWY представляет свой автомобильный 2,54 мм двойной ряд женский конектор заголовка, специально разработанный с нуля для удовлетворения требований к высокой надежности современных транспортных электронных систем.Построен с высокотемпературным термопластиком PA9T, предназначенным для непрерывной работы от -55 °C до +125 °C и проверенным по автомобильным вибрационным профилям до 10G RMS, этот разъем предназначен для выживания в суровых условиях под капотом, на шасси и в салоне, встречающихся в легковых автомобилях, коммерческих грузовиках и внедорожном оборудовании.Золото окрашенные фосфорные бронзовые контакты поддерживают стабильные электрические соединения, несмотря на постоянный тепловой цикл, механический удар и высокочастотные вибрации, которые могут вызвать коррозию и периодические сбои в стандартных коммерческих разъемах.Окончание отверстия с усиленными сварными хвостами обеспечивает механическую прочность крепления, необходимую для выдержки лет эксплуатации транспортного средства без усталости сварных суставовНесмотря на то, что этот соединитель позиционируется как автомобильное решение, повышенные характеристики надежности делают его одинаково подходящим для железнодорожной сигнализации, морской электроники, промышленной робототехники,и любое приложение, где отказ соединителя просто не является вариантом.

• Автомобильная экологическая проверка:Проектированы для удовлетворения требований к стрессу окружающей среды квалификации пассивного компонента AEC-Q200, включая цикл теплового удара от -55 °C до +125 °C, испытания на влагостойкость при 85 °C/85% RH,и воздействие коррозии смешанных газовых потоковЭта проверка обеспечивает постоянную производительность на протяжении всего срока службы транспортного средства.
• Сопротивление вибрации 10G RMS:Укрепленная конструкция отверстия с увеличенной зоной соприкосновения папки сварки была проверена при случайных вибрационных профилях до 10G RMS в диапазоне частот от 10Hz до 2000Hz,отвечающие требованиям ISO 16750-3 для электронных компонентов, установленных на шасси и двигателе.
• PA9T Расширенный диапазон температур:Высокопроизводительный изолятор полиамида PA9T, усиленный стеклянным волокном на 30%, поддерживает механические и диэлектрические свойства в диапазоне температур от -55°C до +125°C в автомобиле.без хрупкости при низких температурах и без смягчения при высоких температурах.
• Противопожарная золотая пластика:Золотой флеш над никелевой системой на фосфорно-бронзовых контактах сопротивляется коррозии, механизм отказа, вызванный микродвижением между соединенными контактами под вибрацией.Стабильное контактное сопротивление ниже 20mΩ сохраняется на протяжении всего срока службы соединителя, несмотря на постоянное воздействие окружающей среды.
• Конструкция скрепленного сварного соединения:Проходные сварные хвосты с диаметром 0,65 мм и длиной 3,0 мм обеспечивают на 50% большее пространство контакта сварного соединения, чем стандартные коммерческие конструкции соединителей.Это укрепление предотвращает запор совместной усталости трещины, что является основным способом отказа через отверстие соединителей в условиях высокой вибрации.
• Всеобъемлющая документация качества:Каждая партия автомобильного производства включает в себя полные сертификаты материалов, отчеты измерения толщины покрытия и данные о конкретных тестах на силы вставки, сопротивление при контакте,и диэлектрическое стойкое напряжениеПакеты документации уровня 3 PPAP доступны для требований к одобрению автомобильных производственных деталей.

Коннектор женского заголовка автомобильного класса имеет решающее значение для надежности современных электронных архитектур транспортных средств.Устройства управления двигателем (ECU) и модули управления силовой установкой используют эти разъемы для интерфейсов датчиков, управляющих приводами и соединениями коммуникационных автобусов, когда отказ может привести к неподвижности транспортного средства или несоблюдению требований по выбросам.Лидар, и модули камер зависят от вибрационно-устойчивых разъемов для поддержания целостности данных датчиков, необходимых для автономного аварийного торможения и функций поддержания полосы движения.Модули управления корпусом, управляющие освещением, климат-контроль, электрические окна и центральное блокирование зависят от этих разъемов для надежной работы при экстремальных колебаниях температуры кабины. Electric vehicle battery management systems (BMS) use automotive-grade connectors for cell voltage monitoring and temperature sensing interconnects where intermittent connections could cause dangerous cell imbalance conditionsИнфоразвлекательные системы, кластеры приборов и телематические модули получают выгоду от повышенной надежности соединителя в условиях приборной панели, подверженных прямому нагреву солнечным светом.системы железнодорожной сигнализации и управления поездами, морская навигационная электроника, системы управления наклоном ветровых турбин, соединения промышленных роботов,и оборонной электроники наземных транспортных средств все развертывают автомобильные разъемы для их проверенной надежности в требовательных операционных условиях.

Коннекторы CNJWY автомобильного класса женского типа упакованы в антистатические защитные трубки с дополнительными вставками из пены, подавляющей вибрации, чтобы предотвратить напряжение во время транспортировки.Каждая трубка вмещает 10-35 разъемов в зависимости от количества штифтовДля клиентов Tier-1 автомобильной промышленности с большим объемом поставки доступны индивидуальные системы упаковки с точностью доработанных карманных ящиков для поддержания поставки на производственную линию.Все упаковочные материалы отвечают требованиям по защите от ESD в автомобильной промышленности согласно IEC 61340-5-1Каждая партия производства проходит 100% автоматизированную оптическую проверку, а также тестирование образцов партии на силу вставки, сопротивление при контакте (все положения), диэлектрическое выдерживающее напряжение,и измерения по одобренному заказчиком чертежу. Полные сертификаты материалов, отчеты XRF толщины покрытия и документация на прослеживаемость партии предоставляются в качестве стандарта.Системы менеджмента качества 2015 и IATF 16949 с полным UL, SGS, ROHS и REACH соответствие.и автомобильных специальных настроек поддерживаются через нашу специализированную команду автомобильных инженеровСтандартная доставка составляет 7-10 рабочих дней с минимальным количеством заказа 2000 штук.
