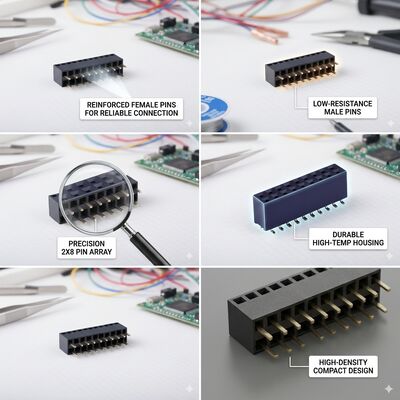

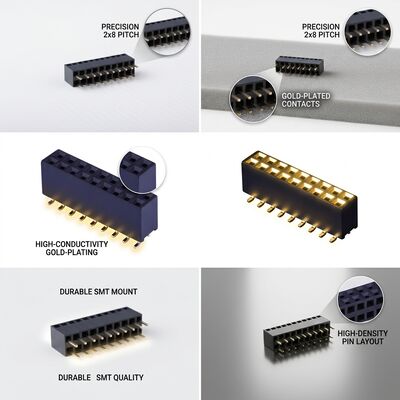

Ультратонкий 1,0 мм питч Двухрядный женский конектор заголовка Золотой Флэш PA6T 04P-80P Высокая плотность ПКБ

CNJWY представляет свой передовой сверхтонкий двухрядный штыревой разъем с шагом 1,0 мм, представляющий собой вершину миниатюрных технологий межсоединений для портативной и носимой электроники следующего поколения. При шаге контактов всего 1,0 мм этот разъем обеспечивает плотность межсоединений примерно в 2,5 раза выше, чем у традиционных разъемов с шагом 2,54 мм, что позволяет достичь беспрецедентной миниатюризации печатных плат без ущерба для количества сигнальных каналов. Прецизионно изготовленные контакты из фосфористой бронзы имеют покрытие золотым напылением для надежной передачи низкоуровневых сигналов, а корпус из термопласта PA6T, устойчивого к высоким температурам, обеспечивает стабильность размеров при бессвинцовой пайке оплавлением. Двухрядные конфигурации от 04P до 80P обеспечивают полную гибкость проектирования для применений от компактных модулей слияния датчиков до сложных интерфейсов систем на модуле. Терминация SMT с оптимизированной плоскостностью выводов обеспечивает стабильное формирование паяных соединений в условиях высокообъемной автоматизированной сборки, что делает этот разъем окончательным выбором для потребительской электроники, устройств IoT и медицинских носимых устройств, требующих максимальной функциональности при минимальном пространстве.

• Передовая миниатюризация 1,0 мм: При шаге 1,0 мм этот разъем обеспечивает самую высокую плотность межсоединений в портфеле штыревых разъемов CNJWY. Разъем с 40 контактами в два ряда занимает примерно 20 мм x 4 мм площади печатной платы, что позволяет осуществлять многоканальную маршрутизацию сигналов в условиях ограниченного пространства, таких как смарт-часы, беспроводные наушники и имплантируемые медицинские устройства.
• Прецизионно сформированные микроконтакты: Каждый контакт из фосфористой бронзы прецизионно штампован для поддержания постоянных усилий вставки и извлечения, несмотря на миниатюрную геометрию. Система покрытия золотом поверх никеля обеспечивает стабильное контактное сопротивление ниже 30 мОм для низкоуровневых аналоговых и высокоскоростных цифровых сигналов на протяжении сотен циклов соединения.

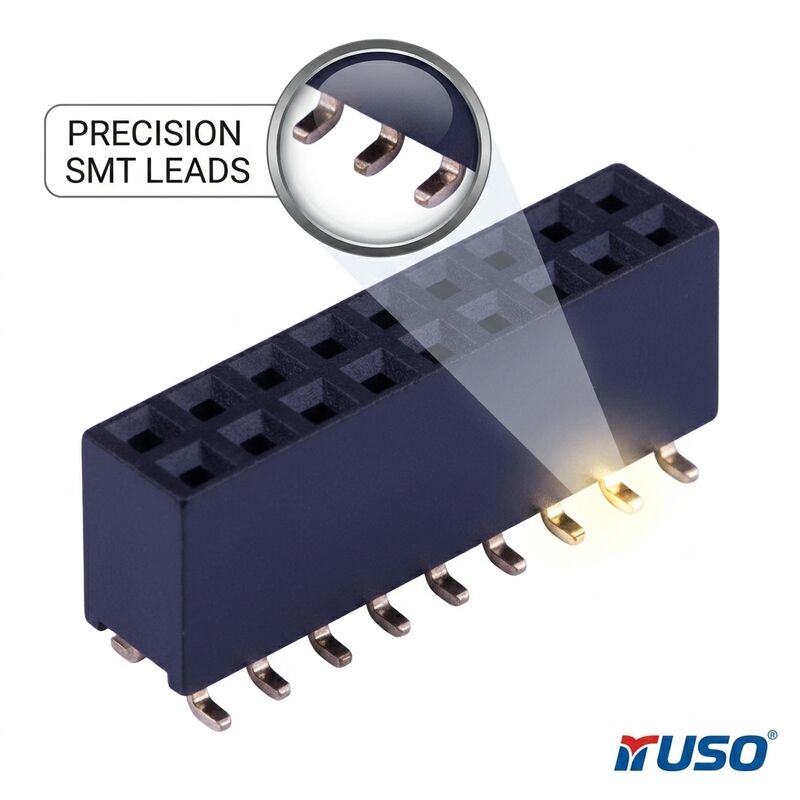

• Готовность к автоматизированной сборке SMT: Выводы SMT с мелким шагом разработаны для совместимости со стандартными процессами размещения компонентов 0201 и 0402. Упаковка в ленту и катушку с прецизионными размерами карманов и поверхностями для вакуумного захвата обеспечивает надежную обработку высокоскоростными установщиками и многофункциональными установщиками от всех основных производителей оборудования.
• Термическая стабильность PA6T: Изолятор PA6T, армированный стекловолокном, поддерживает толерантность к положению контактов в течение полного цикла бессвинцовой пайки оплавлением, обеспечивая постоянное выравнивание при соединении с штыревыми разъемами с шагом 1,0 мм после сборки.
• Расширенное количество сигнальных каналов: Благодаря двухрядным конфигурациям до 80 контактов, конструкторы могут маршрутизировать до 80 дискретных сигнальных каналов через одну пару разъемов, что значительно упрощает компоновку печатных плат для сложных функций, включая интерфейсы камер MIPI, параллельные шины дисплеев и многоканальные массивы датчиков.
• Низкопрофильное решение для стекирования: Вертикальная конструкция SMT с высотой соединения всего 5,0 мм обеспечивает плотное стекирование плат в сверхтонких корпусах устройств, поддерживая тенденцию к созданию более тонких смартфонов, планшетов и портативных медицинских устройств.

Сверхтонкий штыревой разъем с шагом 1,0 мм обеспечивает миниатюризацию в самых требовательных электронных приложениях. Смартфоны и планшеты используют эти разъемы для интерфейсов модулей камер, соединений гибких дисплеев с платами и межсоединений сенсорных хабов. Носимые устройства, включая смарт-часы, фитнес-трекеры и очки дополненной реальности, полагаются на минимальный форм-фактор разъема для высокоплотных межсоединений в чрезвычайно компактных корпусах. Медицинские устройства, такие как непрерывные мониторы глюкозы, слуховые аппараты и носимые ЭКГ-патчи, выигрывают от надежности разъема в критически важных для жизни приложениях. Периферийные устройства IoT, включая узлы датчиков окружающей среды, метки отслеживания активов и контроллеры умных зданий, используют эти разъемы для модульной интеграции датчиков. Приложения для дронов и робототехники используют большое количество контактов для компактных межсоединений контроллеров полета и драйверов двигателей. Дополнительные области применения включают стекирование плат твердотельных накопителей (SSD), контроллеры стабилизаторов камеры, портативные спектроскопические приборы и миниатюрные научные полезные нагрузки для спутников CubeSat.

Сверхтонкие разъемы CNJWY с шагом 1,0 мм поставляются исключительно в ленточной упаковке, разработанной для высокоскоростного автоматизированного размещения. Стандартное количество на катушке варьируется от 1000 до 3000 штук в зависимости от количества контактов, с катушками диаметром 330 мм на ленте шириной 16 мм или 24 мм. Все компоненты поставляются во влагозащитных пакетах с осушителем и индикаторами HIC, соответствующие уровню MSL 3 по стандарту IPC/JEDEC J-STD-020. Вакуумная внутренняя упаковка с проводящими материалами, безопасными для электростатического разряда, защищает выводы с мелким шагом от механических повреждений при транспортировке. Каждая производственная партия проходит 100% автоматический оптический контроль плоскостности выводов, точности положения контактов и целостности паяльных площадок. CNJWY имеет сертифицированное производство по стандарту ISO9001:2015 с соответствием UL, SGS, ROHS и REACH. Индивидуальные конструкции выводов, варианты селективного золотого покрытия и цвета изоляторов, специфичные для конкретного применения, поддерживаются нашей специализированной программой OEM-инжиниринга. Стандартный срок поставки составляет 7-10 рабочих дней при минимальном объеме заказа 2000 штук.
