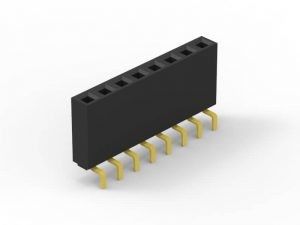

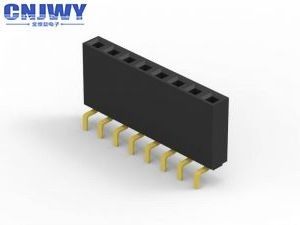

Через отверстие 40 штифтов Женский ПКБ заголовок, однорядный Женский заголовок прочный

Однорядный черный разъединитель заголовка ПКБ через отверстие 40 штифтов ПБТ пластик

Информация о продукте:

1Стрелка:2.54 мм ((0,1")

2Наименование продукции:ПКБ-подключатель для заголовков/заголовки для женских элементов

3. Номер строки: одиночный

4Текущий рейтинг:3.0 AMP

5Контактное сопротивление: 20 мΩ Макс.

6. Выдерживать напряжение: 500 В AC/DC

7. Сопротивление изоляции:1000mΩ Min

8. Операционная температура: -40°C до +105°C

9Контактный материал: фосфорная бронза

10Контактная пластика: Золотой флеш

11Изолирующий материал: PA6T+30% GF UL94V-0

12. Тип установки:DIP/Through Hole

13Завершение:

14Цвет: черный

15. Температура сварки: 260°C в течение 10 секунд

Что такое PCB-коннектор?

Коннекторы печатных плат - это системы соединения, которые используются для передачи сигналов или питания от одной печатной пластины к другой, или к печатной пластине или от нее из другого источника в конструкции оборудования.Поскольку ПХБ не соединены друг с другом и могут быть собраны позже в процессе производства,, обеспечивающий простой метод проектирования для изготовления.

Ориентация соединителя PCB

Термин PCB Connector относится к базовой многоконечной системе подключения, обычно в прямоугольной планировке.Пара соединителей PCB будет либо для доски-на-доску или кабеля-на-доску (провод-на-доску). Планировки платы к плате могут давать ряд ориентаций соединения ПКБ, все на основе 90-градусных увеличений: параллельные или мезаннины оба соединителя вертикально ориентированы;Прямой угол, Материнская плата до дочерней платы ̇ один разъем вертикальный, другой горизонтальный;180 градусов, Коппланарный, Край-к-Край ̇ оба разъема горизонтально ориентированы.

Другие названия соединителей для печатных плат

Коннекторы PCB известны как продукты PCB Interconnect. Специфические термины также используются для обоих сторон соединения.Мужские коннекторы для печатных плат, обычно называемые заголовками пин, поскольку это просто ряды булав, в то время как женские разъемы для печатных плат называются розетками, приемниками или даже (некоторое путаницы) приемниками заголовков.

Наши преимущества:

А. Способность исследований и разработок:

Сильные возможности исследований и разработок в области проектирования продуктов и разработки форм позволяют CNJWY оценивать новый продукт, что может помочь клиентам сэкономить время.

B. Производство OEM/ODM

У CNJWY есть собственные сборочные линии от электропластики, штамповки, формования, инъекции и упаковки.

C. Гарантия качества

Строго следуя требованиям ISO9001-2015, CNJWY может производить продукцию высочайшего качества.

D. Конкурентная цена

Более 10 лет опыта производства, CNJWY всегда специализируется на улучшении производственных мощностей. Конкурентоспособность обеспечивает конкурентоспособную цену для ценных клиентов.

Сфера применения:

Коннектор заголовка PCB широко используется в электронике, электрических приборах, приборах для общего подключения основных компонентов тока передачи сигнала.
