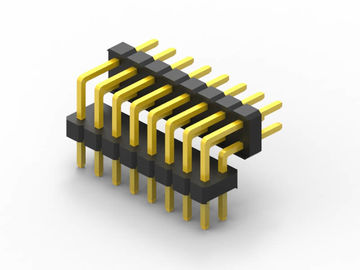

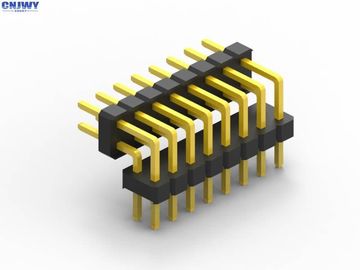

Контактный разъем ПКБ прямоугольный, прочный соединитель заголовка Пин большей части 20

    • PCB Right Angle Pin Connector , Durable Bulk 20 Pin Header Connector
    • PCB Right Angle Pin Connector , Durable Bulk 20 Pin Header Connector
  • PCB Right Angle Pin Connector , Durable Bulk 20 Pin Header Connector

    Подробная информация о продукте:

    Место происхождения: Китай
    Фирменное наименование: JWY
    Сертификация: UL/SGS/RoHs/REACH
    Номер модели: ST254-XXXXXX

    Оплата и доставка Условия:

    Количество мин заказа: 2Кпкс
    Цена: Negotiation
    Упаковывая детали: Упаковка ПЭ/Трай/Тубе/Тапе/Рел
    Время доставки: 7 до 15 рабочих дней
    Условия оплаты: Т/Т & западное соединение
    Поставка способности: 100000pcs в день
    Онлайн консультант
    Подробное описание продукта
    Настоящая номинальность: 3.0АМП Температура эксплуатации: -40℃ к +105℃
    Название продукта: Коллектор Pin Контактное покрытие: Ау или Сн над Ни
    Материал изолятора: ПА6Т Применение: Материнская плата/автомобиль автомобильных/баланса

    двойника строки соединителя заголовка Пин мужчины 2.54мм гнуть двойного пластиковый вогнутый через отверстие



    Что соединитель ПКБ?



    Соединители платы с печатным монтажом системы соединения установленные на ПКБс. Типично соединители ПКБ использованы для возвращения сигналов или силы от одного ПКБ к другим, или к или от ПКБ от другого источника в строении оборудования. Они обеспечивают легкий метод дизайна для изготовления, по мере того как ПКБс не бессознательно друг к другу и может быть собрано позже в производственном процессе.



    Ориентации соединителя ПКБ



    Соединитель ПКБ термине ссылается на основную многоштыревую систему соединения, типично в прямоугольном плане. Сопрягая пара соединителей ПКБ или будет для доск-к-доски или кабел-к-доски (провод-к-доски). Планы доск-к-доски могут дать ряд ориентаций соединения ПКБ, совсем основанный на инкрементах 90 градусов:

    • Параллель или мезонин – оба соединителя вертикальная ориентация;
    • 90 градусов, прямоугольных, материнская плата к дочерной плате – один соединитель вертикальный, один горизонтальный;
    • 180 градусов, копланарных, Кра-к-край – оба соединителя горизонтальная ориентация.

    Другие имена для соединителей ПКБ



    Соединители ПКБ можно как продукт соединения ПКБ. Специфические термины также использованы для 2 сторон соединения. Мужские соединители ПКБ часто названы заголовки Пин, по мере того как они просто строки штырей. Женские соединители ПКБ можно вызвать Гнездом, штепсельными розетками, или даже (несколько странно) штепсельными розетками заголовка.



    Спецификации:



    Имя продуктов Соединитель Пин Хеадер/ПКБ
    Тангаж 2.54мм (0,1")
    Упаковка Большая часть
    Настоящая оценка 3.0АМП
    Контактное сопротивление 20мΩ Макс
    Напряжение тока Витхстанд 500В АК/ДК
    Сопротивление изоляции Минута 1000МΩ
    Температура деятельности -40℃ к +105℃
    Материал контакта Сплав Коппы
    Контактное покрытие Ау или Сн над Ни
    Материал изолятора ПА6Т или ПБТ+30%ГФ (УЛ94В-0)
    Тип установки Через отверстие
    Прекращение Припой
    Размер Пин Пин 0.64мм квадратный
    Цвет Чернота или подгонянный



    Почему выберите КНДЖВИ:



    1. Высококачественная гарантия

    КНДЖВИ фокусировало на улучшать системы проверки качества, направляя на обеспечивать изделия высокого качества которые приспособленный сертификат ИСО9001 в течение многих лет.



    цена 2.Компетитиве

    Мы имеем весь производственный процесс которые включают гальванизировать, штемпелюя, инжекционный метод литья набора, собрание для обеспечения нашей конкурентоспособной цены.



    3. Подгонянная упаковка

    Все продукты доступны для подгонянной упаковки согласно вашему требованию.



    4. Быстрая доставка

    Самое эффективное произведение делает быструю доставку, которая убеждалась бы времени выполнения всегда впереди вашего ожидания.





    Применение продукта:



    Мужской заголовок штыря широко используемый в различной индустрии как автомобильное, медицинское оборудование, компьютер и так далее. как ниже изображение сценарии применения. изображение ограничение, ибо больше детали вы можете сразу контактировать с нашей командой продаж
